اما ما به چه رزولوشنی نیاز داریم ؟ این سوال با مشخص شدن نیاز ما از تصاویر پاسخ داده خواهد شد. آیا برای دیدن یک درخت کلیات مهم است یا تشخیص شکل برگها ؟ یا در محیطی مثل سالن انتظار فرودگاه ها آیا به تصویر کلی سالن نیاز دارید یا می خواهید چهره تک تک افراد را تشخیص دهید ؟ این اولین و مهمترین قدم برای تشخیص و انتخاب دوربین و لنز کارآمد از طرف شماست . بعد از پاسخ به این سوال برای انتخاب دوربین مورد نیاز، توجه به مبحث Pixel Per Meter (تعداد پیکسل در متر) راه گشای شما خواهد بود . درک صحیح و توجه به این مبحث طراحان را از درگیری های عدم تطبیق خواسته های کارفرمایان با سیستم ها ی طراحی شده، نجات می دهد .
ورود به این بحث سوالات زیادی را مطرح خواهد کرد به طور مثال : تراکم چه مقدار پیکسل در تصویر به ما توانایی تشخیص چهره را می دهد؟ یا، فاصله اشیاء چه نقشی در این راستا دارد؟ لنز ها چه تاثیری خواهند داشت ؟
و …
بسیاری از شرکت های سازنده دوربین های دیجیتال برای به دست آوردن حداقل و حداکثر میزان پیکسل در متر آزمایشات متعددی انجام داده اند عکس زیر آزمایشی است که توسط یکی شرکت های سازنده دوربین های دیجیتال انجام شده است

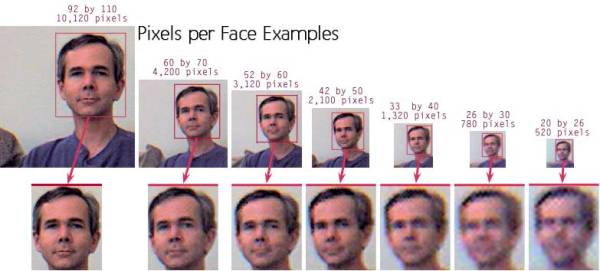

طبق عکس به این نتیجه رسیدیم که برای تشخیص چهره، به تصویری با حداقل ۴۰پیکسل در فوت نیاز داریم با این توضیحات و نتایج به دست آمده این سوال پیش می آید که برای دریافت تصویر مناسب به چه میدان دیدی نیاز داریم ؟اگر تصویر مناسب تصویری است که بتوان تشخیص چهره در آن داشته باشیم و اگر از نتیجه توضیحات بالا استفاده کنیم به فرمولی می رسیم که راه گشای طراحی ما خواهد بود. فرض کنیم میخواهیم فضایی را با عرض ۴۰ فوت ببینیم طبق نتیجه به دست آمده می توان از این فرمول استفاده کرد :
PH=40x W
PH= مقدار پیکسل در تصویر افقی
W= مقدار عرض تصویر
بنابراین در این فرض ۱۶۰۰=۴۰×۴۰ یعنی در این تصویر باید ۱۶۰۰ پیکسل در سطح افقی تصویر وجود داشته باشد تا بتوان تشخیص چهره داشته باشیم.

تعین لنز برابر با تعین میدان دید شماست پس این انتخاب یکی از حیاتی ترین انتخاب ها در طراحی سیستم های حفاظت تصویری است .با انتخاب یک لنز Wide میتوان اشیاء نزدیک به دوربین را راحتر دید و با لنز Tele اشیاء دور تر را و با بعضی از لنز ها می توان چاله های روی ماه را نیز رصد کرد .
در لنز های متغیر هرچه فاصله کانونی لنز بالاتر رود تصویر به دست آمده با بزرگنمایی بیشتری خواهد بود و هر چه کمتر شود عمق میدان دید کمتری خواهیم داشت .
وقتی از دوربین های با رزولوشن بالا استفاده میشود باید از لنزی نیز استفاده شود که قابلیت انعکاس تصاویر با کیفیت بالا را روی حسگر دوربین داشته باشد. در واقع تفاوت عمده لنز های معمولی که در سیستم های CCTV استفاده می شد با لنز های مگاپیکسل در کیفیت شیشه به کار رفته است.

به طور کلی :
انتخاب لنز مناسب مستلزم این است که محل مورد نظر برای نصب دوربین ، شرایط نصب دوربین و مقدار زاویه و محدوده ای که لازم است توسط دوربین دیده شود مشخص گردند . در انتخاب لنز مناسب برای دوربین رعایت نکات زیر میتواند مفید واقع شود .
استفاده از لنز های WIDE اگر چه زاویه دید بیشتری را میدهد اما موضوعاتی که مورد مونیتورینگ واقع میشوند کوچکتر از اندازه واقعی به دست می آیند .
لنز های استاندارد تصاویر بزرگتری از موضوعات میدهند اما زاویه دید آنها کوچکتر است .
در اتاق های کوچک برای اینکه نقاط کور دوربین را کاهش دهیم بهتر است از لنز های wide استفاده شود .
در صورت استفاده از لنز های wide در صورتیکه نیاز باشد تا موضوعات نیز با دقت بیشتری دیده شوند بهتر است که از دوربین های دیگر به صورت ترکیب با دوربین لنزwide استفاده گردد .


محاسبه لنز مناسب

برای اینکه بتوان انتخاب درستی داشته باشیم می توانیم از فرومول زیر استفاده کنیم . البته در حال حاضر کار برای محاسبه راحت تر شده است سایت های زیادی این محاسبه را در قالب ماشین حساب تعیین لنز به طراحان ارئه کرده اند که در ادامه یکی از آنهای معرفی خواهیم کرد، در این سایت های نیز از این فرمول استفاده می شود :
D = fw * W / CCDw
D= فاصله جسم تا
دوربین به فوت
fw= طول فاصله کانونی لنز به میلی متر
W= عرض تصویر
دلخواه به فوت
CCDw= عرض CCD
عرض و طول CCD ها
۱/۳ inch 4.9 mm horizontal 3.7 mm vertical
½ inch 6.4 mm horizontal 4.8 mm vertical
2/3 inch 8.8 mm horizontal 6.6 mm vertical
1 inch 12.7 mm horizontal 9.6 mm vertical
به طور مثال طبق عکس اگر اندازه حسگر را ½ اینچ در نظر بگیریم برای دیدن یه تصویر با عرض ۴۰ فوت و با لنز ۴ میلیمتر فاصله جسم باید ۲۵ فوت باشد که البته زاویه لنز نیز ۸۸ درجه خواهد بود.

با این محاسبات نتیجه حاصله به شرح زیر است :
فاصله کانونی لنز ها تعیین کننده عمق میدان دید هستند .
اندازه حسگر های دوربین ها رابطه مستقیم با وضوح تصاویر دارند .


تکنولوژی لنز ها در دوربین مدار بسته


یک لنز به طور کلی از سه قسمت تشکیل شده است :
-اجزا نوری
-دیافراگم قابل تغییر
-سیستم اتصال دهنده لنز به دوربین

اجزای نوری لنز :

جزا نوری لنز تعدادی از اجزا مختلفی هستند که همگی داخل یک سیلندر قرار گرفته اند و هر کدام وظایف خاصی را در مسیر عبور نور انجام می دهند . اجزا داخلی تصویر را بزرگ و کوچک فوکوس می کنند و در ضمن هر کجا شعاع نور کج شده باشد تصحیح نوری انجام داده و پراکندگی نور را اصلاح می کنند . زوم به عقب یا جلو باعث حرکت دادن یک قسمت مشخص از لنز می شود که با تغییر فاصله کانونی اندازه تصویر و میدان دید نیز تغییر می کند . شعاع نور قبل از رسیدن به دوربین به خاطر عبور از عدسی ها ی مختلف و پراکندگی به طور کامل به دوربین نمی رسد و به همین دلیل تا به حال لنزی ساخته نشده است که 100درصد نور را به دوربین برساند . لذا مسایل نور پردازی بسیار مهم می باشد .

دیافراگم :

برای کنترل مقدار نور عبوری از لنز چندین صفحه فلزی کدر به گونه ای آرایش یافته اند که به وسیله تغییر حلقه تنظیم میتواند روزنه مرکزی بین خود را بزرگ و کوچک کنند . در کنترل اتوماتیک فرمان باز یا بسته شدن را در یک چشم الکترونیکی صادر میکند . عملکرد این قسمت به نحوی است که در روشنی زیاد صفحات فلزی درهم فرو رونده و از شدت نور زیاد جلوگیری می کنند وبر عکس در زمانی که نور به حد کافی نباشد بازتر میشوند تا تصویر مطلوب فراهم شود . اندازه بازشدن دیافراگم مطابق یک سری اعداد که مقدار نور مجاز را تعیین شود F22 تا F1.4 مشخص میکند .

سیستم اتصال لنز دوربین :

برای اتصال لنز به دوربین نیاز است تا از نگاهدارنده های لنز استفاده شود ( LENS MOUNT ) در صورتی که نگاهدارنده موجود برای یک لنز خاص با ویژگیهای دوربین همخوانی نداشته باشد نمیتوان از آن لنز در دوربین مورد نظر استفاده نمود ، ‌انواع مختلفی از این نگاهدارنده های لنز دوربین وجود دارند که متعارفترین آنها نوع C ، CS و Bayonet می باشند . نوع C و CS از نظر نحوه عملکرد و قطر مانند یکدیگرهستند و تنها تفاوت آنها فاصله بین سطح خارجی آن و CCD دوربین است که در نوع C برابر 17.526 میلیمتر و در نوع CS برابر 12.5 میلیمتر است . نوع CS نسبت به مدل C ابعاد کوچکتری دارد اما مهمترین مزیت نوع C را میتوان در این دانست که بر روی دوربین های نوع CS با نصب یک آداپتور اضافی میتوانند استفاده شوند .

زاویه دید لنز :

حداکثر زاویه ای که توسط دوربین میتواند از فضای مقابل خود را تحت مونیتورینگ داشته باشد به اندازه (CCD (CHARGE-COUPLED DEVICE در دوربین که تصویر از لنز بر روی آن می افتد و همچنین فاصله کانونی لنز دوربین بستگی دارد . در دوربین های مختلف که فاصله کانونی لنز آنها نیز برابر باشد در صورتیکه اندازه CCD های آنها متفاوت باشد زاویه دید دوربین ها با یکدیگر متفاوت خواهد بود . ابعاد CCD های موجود در بازار به صورت 4/1 ، 3/1 ، 2/1 و 3/2 اینچ وجود دارد که این ابعاد معرف اندازه قطر آنها است . در واقع میتوان گفت CCD های با ابعاد متفاوت از نظر کیفیت ارایه داده تفاوتی با هم ندارند اما آنچه با تغییر اندازه CCD ها در دوربین ها اینجا میشود زاویه دید دوربین است که هر چه ابعاد CCD بزرگتر انتخاب گردد زاویه دید دوربین نیز افزایش می یابد . روش زیر نشان میدهد که چگونه با دانستن اندازه CCD در یک دوربین و فاصله شی از دوربین میزان ابعادی از شی مورد نظر را که میتوان توسط دوربین رویت کرد ، محاسبه نمود . با استفاده از فرمول زیر میتوان زاویه دید در دوربین را محاسبه نمود :



A=2*Arctgn((L/2)/F



F: شعاع کانونی لنز دوربین
L : اندازه قطری CCD دوربین مورد نظر





لنز های خودکار :

در این نوع لنز ها مقدار باز و بسته شدن لنز متناسب با شرایط محیط به صورت خودکار تنظیم می گردد تا روشنایی به دست آمده از دوربین در یک حد متعادلی قرار بگیرد . لنز های با تنظیم دستی برای مکان هایی مناسب هستند که تغییرات روشنایی در محیط تقربیا اتفاق نمی افتد . در لنز های خودکار دو نوع عملکرد برای باز یا بسته شدن خودکار لنز وجود دارد . در نوع اول متناسب با سیگنال ویدیویی ورودی و در نوع دوم متناسب با تغییر در ولتاژ DC فرستاده شده به لنز که توسط پروسسوری در دوربین تعیین میشود انجام می پذیرد . در مقایسه از نظر قیمت لنز های خودکار نوع DC ارزانتر میباشند .


فوکوس داخلی Internal focusing :

در طراحی یک لنز زوم توجه به این نکته ضروری است که در هنگام زوم کردن تغییرات عمل فوکوس نیز با کاهش دادن انحرفات به خوبی صورت پذیرد . در سال 1976 اولین نمونه این گونه لنزها به بازار عرضه شد . یک نما زمانی فوکوس است که اشعه های نورانی عمودی از لنز دقیقآ روی یک مکان همگرا شوند . برای این کار در لنزهای زوم گروه جبران کننده با حرکت شناور خود باعث وضوح تصویر می شوند در سیستم جدید برای جلوگیری از انحرفات طولی و عرضی رنگ در لنزها این قسمت را به چند زیر مجموعه کوچکتر تقسیم کرده اند . لذا با حرکت این مجموعه عمل فوکوس بدون وجود انحرفات رنگ به خوبی انجام می شود . سیستم فوکوسینگ داخلی پنج ویژگی دارد :
بهبود توانایی نوری : با تصحیح انحراف می توان قابلیتهای نوری سیستم را بالا برد . این امر منجربه افزایش زاویه دید می شود.. distortionکاهش تغییرات در انحرفهای رنگ وتغییر در مدت فوکوسینگ ودر نتیجه کاهش distortion زاویه دید می شود .
کلاهک مربع شکل : به لحاظ ثابت بودن لوله گروه جلویی می توان در این لنزها از کلاهک مربعی استفاده کرد . تا کنون در لنزهای متداول چون گروه جلویی برای چرخیدن طراحی شده بود کلاهک نیز به صورت مدور flaring,ghosting طراحی می شد ولی اکنون در سیستم فوکوسیگ داخلی لنز می تواند به طور موثرتری را از بین ببرد ، این عمل به وسیله قطع اشعه های مزاحم و غیر ضروری در درون کلاهک مربعی شکل انجام می شود که بسیار مناسب است .

کاهش وزن گروه فوکوسینگ : لنزگروه فوکوسینگ لنزهای جدید به خاطر سبک وزن بودن نسبت به لنزهای متداول سریع تر می توانند جابجاشوند و به قدرت الکتریکی کمتری بر ای این کار احتیاج دارند این عمل حتی در حالت دستی نیز به صورت ملایم و نرم انجام میشود .
استفاده از فیلترها : با انواع فیلتر هایی که به لوله جلویی متصل می شود کاربردهای متفاوتی دارند درhand heldلنزهای لنزهایی که قسمت جلویی آنها چرخش دارد چون خواص فیلترها با چرخش آنها تغییر می کند استفاده از مشکل ساز است half ND فیلترهای پلاریزه کننده فیلتر های کراس و فیلتر های اما در لنزهای فوکوسینگ داخلی چون گروه جلویی نمی چرخد حداکثر توانایی فیلترها در افکت مختلف روز داده می شود .
لوازم جانبی نوری : در فوکوسینگ داخلی اتصال لوازم جانبی از قبیل یک مبدل به سمت واید ویا مبدلی به سمت تله به دستی را مستقیمآ به لوله Matte boxگروه جلویی تاثیری بر فوکوسینگ ندارد حتی میتوان یک جلویی متصل نمود .


انواع لنز های مورد استفاده در دوربین ها:

لنزهای با زاویه دید ثابت : در انواعWIDE  و SUPER WIDE در بازار موجود اند .

لنز های با قابلیت زوم دستی : در این نوع لنز ها اگر چه تغییر فاصله کانونی به صورت دستی و غیر اتوماتیک انجام میگیرد اما نسبت به لنز های با فاصله کانونی ثابت ازبسیار راحتتر و انعطف پذیر تر هستند .

لنز های با قابلیت زوم کنترلی: دراین نوع لنز ها تغییر فاصله کانونی لنز برای گرفتن نمای نزدیک و یا دور از شی مورد نظر را میتوان به صورت کنترلی انجام داد.این نوع لنز ها معمولا بر روی دوربین های چرخشی افقی یا عمودی نصب میگردند . به نسبت بین شعاع کانونی یک لنز در حالت حداکثر زوم به شعاع کانونی لنز در حالتی که نمای دور از یک شی را میدهد نسبت بزرگنمایی گفته میشود . هر چه این نسبت بیشتر باشد در واقع شما میتوانید تصاویر با بزرگنمایی بیشتری را از موضوعات مورد نظر خود به دست آورید .

لنز های غیر کروی : در این نوع لنز ها شعاع سطح لنز یک مقدار ثابت نیست و در قسمت های مختلف سطح لنز مقدار متفاوتی است . این امر باعث میشود که اعوجاجی که در تصاویر به دست آمده از سطح پیرامونی لنز ایجاد میشوند از بین برود . همچنین این نوع لنز ها در مقایسه با سایر لنز های هم اندازه خود تصاویر با روشنایی بهتری را ارایه میدهند .

لنز های PIN-HOLE : این نوع لنز ها که از نوع لنز های با فاصله کانونی ثابت هستند در شرایطی استفاده میشوند که ممکن است افراد در آن محیط از اینکه توسط دوربین ها رویت شوند احساس نارضایتی نمایند.در این صورت این نوع لنز ها را درون دیوار قرار داده تا به صورت مخفی بتوان محیط درون اتاق را مورد مونیتورینگ قرار داد . قطر پیشنهادی برای سوراخی که لنز درون آن در دیوار تعبیه میشود 3.5 میلیمتر است .

لنز های منشوری : این نوع لنز ها نیز در شرایطی مانند لنز های PIN-HOLE استفاده میشوند و از نوع لنزهای با شعاع کانونی ثابت هستند اما بر خلاف لنز های PIN-HOLE در سقف کار گذاشته میشوند.


4. آشنایی با سیستم دوربینهای مدار بسته

امروزه در مراکز صنعتی و اداری جهت نظارت بر محیط فیزیکی و نظارت برکار کارکنان یا کـارگران در جـهت کنترل و مدیـریت بهـتر و کارآمـد‌تر بـه وفـور از سیستمهای تـلویزیونی مـداربسته  (closed circuit TV)(cctv) استفاده می‌شود.این سیستمها به عنوان سیستمهای کنترل تصویری نیز نامیده می‌شوند. گاهی نیز از این سیستمها با مخفف CCVE (تجهیزات ویدئویی مدار بسته) یاد می‌شود. در محلهایی مانند بانکها ـ ادارات ـ دانشگاهها ـ کارخانجات ـ فروشگاههای بزرگ ـ فروشگاههای فروش اجناس گرانقیمت مانند طلافروشیها ـ در سوپرمارکتهای بزرگ  و در کنترل ترافیک خیابانها و چهارراه‌ها این سیستمها را میتوان نصب و مورد استفاده قرار داد. استفاده از این سیستمها در منازل مسکونی رواج چندانی نیافته است ولی با پا به عرصه گذاشتن سیستمهای تصویری که قادرند حرکت را در محدودة تحت نظارت سیستم تشخیص و اعلام خطر نمایند یا توسط سنسورهای خاصی تحریک شده و شروع به ضبط فیلم از محل بنمایند انتظار می‌رود که استفاده از این سیستمها در منازل مسکونی نیز گسترش بیاید. به اینگونه سیستمها هم اکنون اصطلاح دزدگیر تصویری اطلاق می‌شود.
اصول کار سیستمهای CCTV به این صورت است که ابتدا تصاویر توسط دوربینهای مدار بسته دریافت شده و برای نمایش و پخش به مانیتور یا تلویزیون انتقال داده می‌شود. همچنین برای ضبط و یا تغییر نحوه نمایش روی مانیتور و پخش همزمان تصاویر دوربینها روی مانیتور و کنترل از راه دور دوربینها نیز تجهیزات و امکاناتی وجود دارد. چون تصاویر دریافت شده از این سیستمها برای بینندگان محدودی می‌باشد لذا به آنها تلویزیون مدار بسته می‌گویند بر خلاف تلویزیون عمومی (Broadcast TV) که جهت پخش تصاویر برای عموم می‌باشد. با توجه به تنظیماتی که روی دوربینها و سایر تجهیزات میتوان انجام داد این سیستمها در شرایط جوی متفاوت و در روز و شب نیز کارآیی خوبی دارند.
برای کنترل ورود و خروج افراد به یک محل و برای کنترل مکانهای وسیع توسط چندین دوربین و نمایش همزمان تصویر آنها و نظارت سمعی و بصری از فواصل بسیار دور از طریق شبکه تلفن بدون نیاز به حضور فیزیکی کنترل کننده در محل و در دستگاههایی که کنترل بصری آنها توسط انسان مقدور نبوده یا خطر آفرین می‌باشد نیز میتوان از این سیستمها استفاده کرد. لذا استفاده از سیستمهای CCTV روز به روز در حال رشد است و با توجه به تکنولوژی ساخت تجهیزات آن که مبتنی بر صنعت الکترونیک و کامپیوتر می‌باشد ساخت و تولید تجهیزات این سیستمها دائماً در حال تکامل و پیشرفت است و ما در این مختصر سعی نموده‌ایم تا اصول کلی و امکانات عمومی این سیستمها را به همراه برخی از موارد نمونه از مشخصات و امکانات تجهیزات برای اطلاع و آشنایی خوانندگان عزیز ارائه نماییم. عموماً در سیستمهای CCTV تجهیزات زیر مورد استفاده قرار میگیرد:
1ـ دوربین (camera)
2ـ کاور دوربین (camera Housing)
3ـ پایه دوربین  BASE)یا( Bracket
4ـ نمایش دهنده تصویر  monitor)  یا TV)
5ـ انتخاب کننده (switcher)
6ـ کواد (Quad)
7ـ ترکیب کننده (Multiplexer)
8ـ ضبط کننده (Recorder)
9ـ کنترل کننده (controller)
10ـ کارتهای تصویر (capture card)
11ـ تقویت کننده رادیویی (Booster)
12ـ نظم دهنده ویدیویی (Video Router)

قسمتی از اصطلاحات متداولی که ممکن است در مورد سیستم های CCTV و در مشخصات ذکر شده برای تجهیزات با آن ها برخورد کنید در زیر توضیح داده شده است:

A/D : مبدل آنالوگ به دیجیتال یا همان ADC (ANALOG TO DIGITAL CONVERTOR)
ALPHANUMERIC : وسیله قرار دادن نوشته روی تصویر که در DVR ومولتی پلکسر کار برد دارد .
BACK – FOCUS : تنظیم مکان لنز در رابطه با سنسور CCD در دوربین
B.W(WIDTH (BAND : پهنای باند فرکانس که برای سیگنال ویدئویی معمولی 5 مگا هرتز است .
BETAMAX : فرمت ضبط ویدئویی شرکت  SONYو رقیب VHS
CCD APERTURE : سطحی از CCD که به نور حساس است.
CCIR : انجمن رادیویی بین المللی برای استاندارد تلویزیونی اروپا
CDS : ( CORROLATED DOUBLE SAMPLING ) : تکنیکی در ایجاد ترکیب رنگ در بعضی از دوربین های CCD
CFA ( COLOR FILTER ARRAY ) : فیلترهای نوری که در دوربین CCD برای تولید ترکیب رنگ سیگنال ویدئویی استفاده می گردد .
CIE : انجمن بین المللی نور که واحد های نوری را تعریف و ارائه می کند .
CHROMINANCE : به اطلاعات رنگ سیگنال ویدئویی گفته می شود .
CONTRAST : یکی از تنظیمات کیفیت تصویر . اختلاف بین روشن ترین و تاریک ترین نقطه تصویر
D/A : مبدل سیگنال دیجیتالی به آنالوگ .
DARK CURRENT : نشت سیگنال از CCD در نبود نور که ایجاد نویز (dark noise) می کند .
DMA ( DIGITAL MICRO MIRROR DEVICE ) : یک تکنولوژی جدید ساخت سنسور ویدئویی که از تعداد زیادی آینه مینیاتوری روی چیپ استفاده می شود.
DUPLEX : سیستم ارتباطی که اطلاعات را در دو جهت رفت و برگشت مبادله می کند. در سیستمهای CCTV  معمولاً به امکان ضبط و پخش با هم به صورت مولتی پلکس گفته می شود.
D.S.P : مدار الکترونیکی پردازنده سیگنال دیجیتالی
DV-MINI : یک فرمت ضبط صدا و تصویر جدید که اکثراً در هندی کم استفاده می شود .
D-VHS : استاندارد جدید ارائه شده توسط JVC برای ضبط سیگنال دیجیتالی روی  VHS
EBU : اتحادیه پخش برنامه های  اروپایی
EIA : انجمن صنعتی الکترونیک
FCC : کمسیون ارتباطات فدرال آمریکا
FIELD : تعداد نصف خطوط فریم را گویند در سیستم CCIR/PAL تعداد فیلدها 50 عدد در ثانیه و درسیستم EIA /NTSC تعداد فیلدها 60 عدد در ثانیه است .
FRAME STORE : وسیله الکترونیکی شماره گذاری و ذخیره فریم های تصویر .
FRAME SWITHER : نام دیگر مولتی پلکسر ساده است .
FRAME TRANSFER : یکی از سه اصل یا روش انتقال شارژ از چیپ CCD می باشد دو روش دیگر عبارتند از FRAME-INTERLINE , INTERLINE
FRAME : در سیستم CCIR/PAL ازترکیب 625 خط ودر سیستم EIA /NTSC از ترکیب 525 خط یک فریم ساخته می شود سیستم پال 25 فریم بر ثانیه و سیستم NTSC 30 فریم بر ثانیه دارد .
GAMMA : این مشخصه برای تصحیح اختلاف بین پاسخ خطی دوربین و پاسخ غیر خطی مانیتور تعریف می شود . مثلاً مقدار نمایی گاما برای مونیتور تک رنگ 2/2 است لذا دوربین باید روی 2.2/1یعنی 45/0 تنظیم شود .
HAD : یک نوع سنسور CCD است  که طرح لایه ای دارد و سطح نویز درآن بسیار پایین است .
HDDTV : استاندارد آینده پخش برنامه های تلویزیونی با رزلوشن بالا ( 2000× 1000 پیکسل )
HUM : نویز روی فرکانس اصلی را گویند .
HYPER-HAD : تکامل یافته چیپ CCD HAD
ILLUMINATION : به مقدار روشنایی تصویر اشاره دارد . حداقل روشنایی لازم برای دوربین های معمولی چند دهم لوکس و برای دوربین های دید شب چند صدم لوکس می باشد .
I/0 : خروجی
I/P : ورودی
IEC : انجمن بین المللی برق
INSERTER : وسیله ای برای گذاشتن متن روی تصویر .
INTERFERENCE : تداخل ناشی از میدان الکتریکی یا الکترومغناطیسی سایر وسایل روی سیگنال
IP : درجه حفاظت بدنه یک وسیله را در برابر عوامل خارجی به صورت عدد بیان می کند .
IR : نور مادون قرمز
ISDN : شبکه تلفن جدید با سرعت انتقال داده 64 کیلو بایت بر ثانیه
ITU : اتحادیه بین المللی ارتباطات راه دور
JPEG : فرمت عکس
LINE-LOCKED : در سیستم های CCTV به چند وسیله گفته می شود که با فرکانس منبع تغذیه مشترک ( 50یا 60  هرتز) تغذیه می شوند و از نظر فرکانس فیلد قفل شذه اند .
LUMINANCE : اطلاعات سیگنال ویدئویی در مورد روشنایی تصویر را گویند .
MOD : حداقل فاصله شی از لنز را گویند که برای لنز های زوم حدود یک متر و برای لنزهای فیکس خیلی کمتر است . ( به طول فاصله کانونی لنز بستگی دارد )
MOIRE PATERN : نویز در تصویر حاصل از CCD در فرکانس های بالا
NBS : اداره ملی استاندارد در آمریکا
ND FILTER : یک نوع  فیلتر نوری که مقدار نور را بدون بر هم زدن تعادل رنگ تقلیل می دهد .
NIT : یکی از واحد های نوری
NTSC : استاندارد رنگی در آمریکا، کانادا ، ژاپن و چند کشور دیگر .
OIP : خروجی
OBJECTIVE : جلویی ترین قسمت لنز
OCULAR : نزدیکترین قسمت لنز به CCD
PAL : سیستم تلویزیون رنگی اروپا
PHOT : واحد نوری معادل ده هزار لوکس
POTS یا PSTN : یکی از سیستم های تلفن
PRINCIPEL POINT : مرکز عدسی
PTZ SITE DRIVER : یک قسمت از سویچر ماتریسی کد سیگنال هایی کد دار کنترلی مربوط به کنترولر و DVR یا مولتی پلکسر را در یافت می کند.
RETMA : نام دیگر  EIA
سیگنال RF : سیگنال رادیویی که به طیف تا 300 گیگا هرتز تعلق دارد .
RS-232 : یک فرمت ارتباط دیجیتالی که فقط نیاز به دو سیم دارد .
RS-485 : شکل پیشرفته تر ارتباط دیجیتالی که می تواند تا 32 دریافت کننده را در مقصد پوشش دهد.
S/N RATIO : نسبت سیگنال به نویز که بر حسب DB بیان می شود .
SCOTOPIC VISION : سطح نور زیر2-10 لوکس که برای چشم قابل دیدن نیست .
SIMPLEX : درcctv به یکی از دو روش مولتی پلکسی اشاره دارد که اطلاعات فقط در یک جهت قابل انتقال است (بر خلاف DUPLEX) مثلاً فقط امکان ضبط یا پخش در یک زمان باشد .
SMEAR : خطوط عمودی به صورت نویز در محل های بسیار روشن تصویر حاصل از CCD
SMPTE : انجمن مهندسین تلویزیون و تصاویر متحرک
SPLIT SCREEN : به صفحه نمایش چند تکه شده می گویند
S-VHS : یک فرمت ضبط ویدئویی است که رزولوشن افقی 400 خط دارد .
TBC : سنکرون کردن سیگنال های مختلف بر اساس زمان
TDG : ایجادکننده تاریخ و زمان روی تصویر
TELEMETRY : سیستم کنترل از راه دور اطلاعات دیجیتالی کد دار
TERMINATION : اتصال انتهای کابل را به یک کانکتور می گویند .
VDA : یک آمپلی فایر سیگنال تصویری با یک ورودی وچند خروجی
VHS : ( VIDEO HOME SYSTEM ) سیستم ویدئویی خانگی
VIDEO MATRIX SWITCHER : وسیله ای برای انتخاب بیش از یک دوربــین ، VCR یا چاپگر ویدئویی و امثال آن که قدرتمندتر از سویچرهای معمولی است .
VITS : سیگنال تست با شکل خاص که در سیستم پال در خطوط نامرئی 17و18و33و331 جا زده می شود.
VMD ( VIDEO MOTION DETECTOR ) : سیستمی که در برابر تغییر نور یا جابه جایی و حرکت سیگنال آلارم ایجاد می کند .
VS : سنکرونیزاسیون عمودی ( در مقابل آن HS سنکرونیزوسیون افقی )
W-VHS : استاندارد جدید ضبط ویدئویی ارائه شده توسط JVC
Y/C : یک فرمت ویدئویی که اطلاعات روشنایی تصویر و رنگ تصویر جداگانه فرستاده می شود . این فرمت در S-VHS وجود دارد .



5. تکنولوژی CCD & CMOS

یکی از اساسی ترین سوال های همکاران عزیز در مورد تکنولوژی های CCD & CMOS  است که تفاوت این دو در چیست؟

تکنولوژی CCD

ایده ی اصلیِ CCD اینه که با برخورد نور به آن از خود اثر فتوالکتریک نشان می دهد. بار الکتریکی ای که توسط ماتریس بزرگی از خازن ها جمع آوری می شود به یک تقویت کننده ی بار الکتریکی ارسال می شه. تقویت کننده، بار مورد نظر را به ولتاژ تبدیل می کند. با تکرار این عمل، کل تصویر برای مرحله ی بعدی پردازش، ساخته می شود.

تکنولوژی CMOS

CMOS ها بر مبنای تکنولوژی ریزپردازنده ها ساخته شده. تراشه ی مذکور، در هر پیکسل شامل ترانزیستورهایی هست که بار الکتریکی را تقویت می کنه و به صورت مجزا (برای هر پیکسل) به پردازنده ارسال می کند.

پس کدام یک بهتره ؟!
با توجه به تفاوت هایی که ذکر شد، در صورتی که به دنبال دوربینی با کیفیت تصویر و تمرکز تصویر مناسب تر و حساسیت بهتر هستید، دوربینی که دارای حسگر CCD هست، انتخاب بهتریه. با این حال، در صورتی که به دنبال دوربینی هستید که ارزونتر تر باشه، عمر بالاتری داشته باشد و حساسیت بالا و کیفیت تصویر اهمیت چندانی برای شما نداشته باشه، دوربینی با حسگر CMOS گزینه ی مناسب تری هست.


درک مشخصات فنی دوربین های مدار بسته


برخی از مشخصات فنی دوربین ها که کاربرد وسیعی دارند را در ذیل بیان می کنیم:

1.IP66 ؟
IP استانداری میزان مقاومت در برابر ورود گرد وخاک و آب به دستگاه است هر چی عدد بعد از IP بزرگتر باشد بهتر است. IP66 میزان مقاویت مطلوب برای مادربردهای معمولی است.

2. Multi Codec- Multi Stream ؟
 Multi Codec هم به فرمتهایی اشاره می کند که دوربین ویدئو رو می تواند ارسال کند مثل MPEG-4، JPEG و جدیدترین آونها H.2643
Multi Stream هم امکان ارسال همزمان تصاویر در دو یا چند فرمت مختلف است مثلا MPEG4 برای ذخیره و JPEG برای نمایش زنده.

3. Vari focal lens ؟
لنز Varifocal لنز با فاصله کانونی متغیر است که قابلیت Tele و یا Wide شدن رو دارد.

4. Auto Iris Lens ؟
Auti Iris هم همون دیافراگم اتوماتیک لنز است که با تغییر میزان نور بسته یا باز می شود.

5. Tamper Detection – Motion Detection ؟
Motion Detection = قابلیت تشخیص حرکت و تولید هشدار
 Temper Detection = قابلیت تشخیص دستکاری دوربین مثل ضربه به دوربین، پاشیدن رنگ و تغییر جهت دوربین و ارائه هشدار لازم به کاربر.
